模擬量(4-20MA/0-10V )轉光纖 的不同實現方法與區

瀏覽次數:發布時間:2019-10-14



有關4-20MA模擬量

 4-20MA模擬量,由于采用了電流環的傳輸方式,相對于電壓信號,有傳輸線路的阻抗與環境干擾很敏感,電流對噪聲并不敏感。4~20mA的電流環便是用4mA表示零信號,用20mA表示信號的滿刻度,而低于4mA高于20mA的信號用于各種故障的報警。
但4-20MA電流環還是不適合于遠距離傳輸,超過1KM的4-20MA模擬量遠傳,最好的解決方案還是通過光纖傳輸,可以有效抑制傳輸過程的電磁干擾。

4-20MA模擬量轉光纖

常用的模擬量轉光纖的方法

我們知道4-20MA模擬量是標準模擬信號,但在光纖中傳輸最好是采用數字信號,所以模擬量光纖傳輸要先將模擬量經過AD轉換后變成數字量,再放入光纖通道中,對端接收后,再經過DA轉化后,變成模擬量,再生成4-20MA的信號;所以整個轉換系統AD/DA的轉換器不可缺;

現有的與4-20MA相關的AD/DA 轉換器都是SPI或I2C接口的串行的轉換器,適合于MCU去讀,通常做法是用MCU去傳取SPI或I2C接口的數據,再傳入光纖通道,這樣做法,單路的模擬量轉光纖可能沒有問題,我們知道MCU的一個指令一個指令串行運行的,如果2路以上的模擬量時,每路的讀取時延是翻倍的,實際上對實時性要求高的系統沒有辦法使用。


飛暢科技的模擬量轉光纖做法

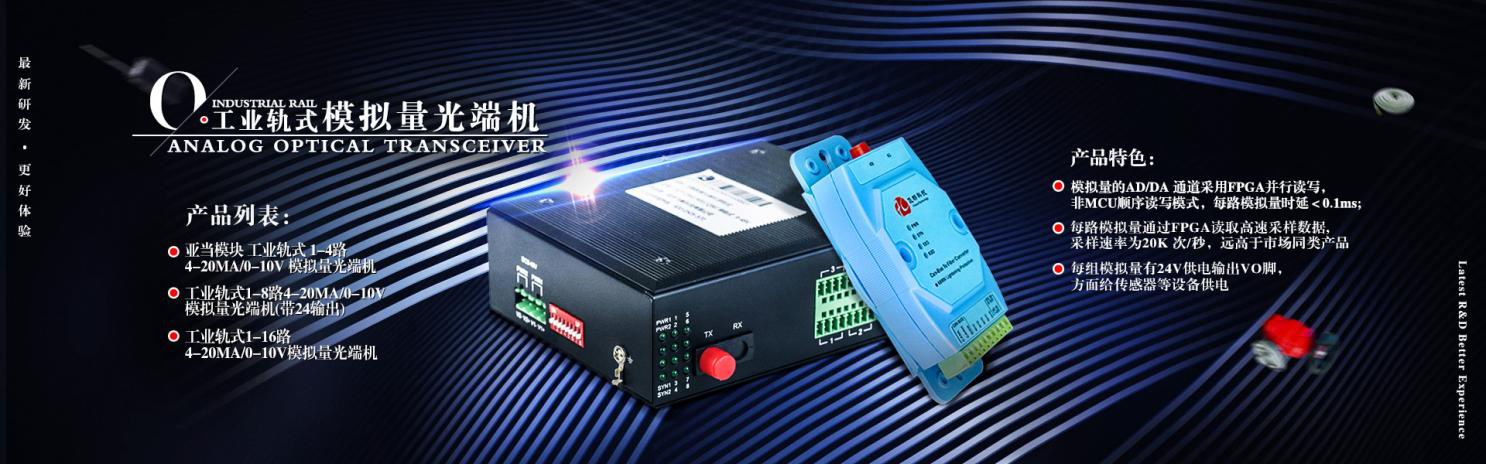

我們的4-20MA模擬量光端機通過高性能FPGA可編程器件,我們知道FPGA是可以并行處理任意邏輯實現,每路的AD或DA轉換器的串行接口讀取是用FPGA并行處理無MCU處理,高速轉換,采樣頻率可以到20KHZ,并且多路傳送時是并行傳送的,沒有相應的時延,任何實時性要求高的場合都可以使用;

現在最多可以實現一臺設備16路模擬量的光纖傳輸,任何一路的傳輸時延都與單路的模擬量光端機一樣
