串口服務器UDP客戶端模式（UDP Client Mode）介紹

瀏覽次數：發布時間：2022-12-02

背景簡介
假設串口服務器的串口工作在“UDP客戶端模式”下，主動與1臺主機PC建立連接，同時主機能夠讀取或發送以太網數據給一個串口設備。與TCP模式相比，UDP協議更加快速而有效。
串口服務器（UDP客戶端）的參數信息如下：
IP地址：192.168.0.148
本地端口：40080
波特率：9600
校驗位：None
數據位：8
停止位：1
主機PC（UDP服務器）的參數信息如下：
IP地址：192.168.0.166
本地端口：60000
操作步驟
配置串口服務器的IP地址。

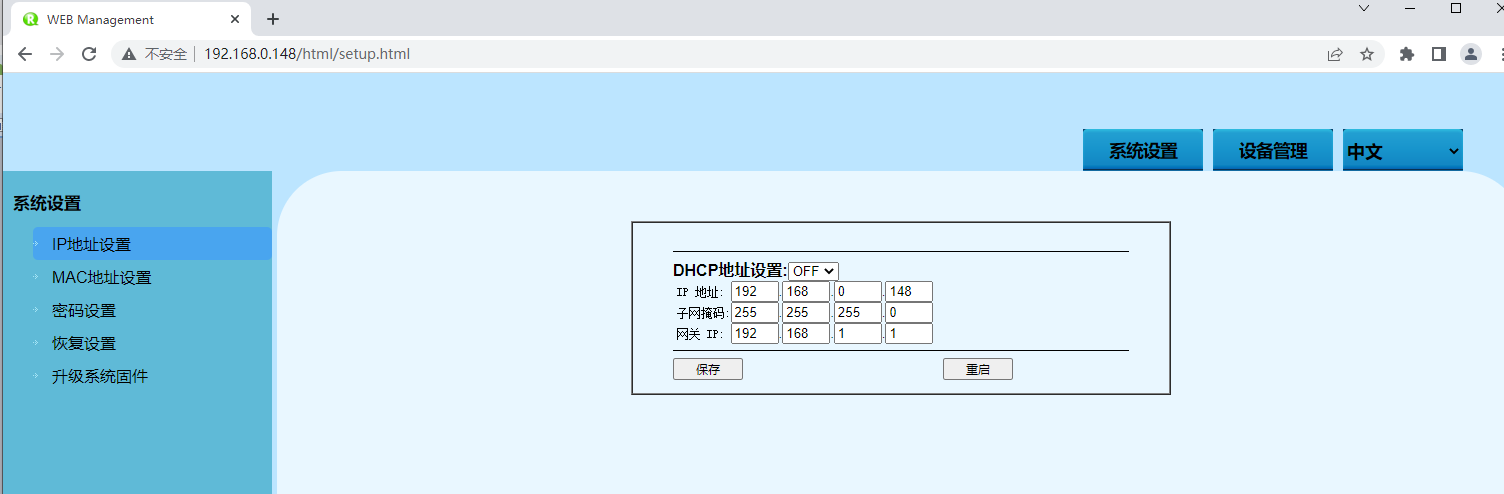

1. 登錄Web配置界面，選擇“系統設置 > IP地址 ”。

2. 在“使用以下IP地址”選項框中分別輸入串口服務器對應的“IP地址”、“網絡掩碼”和“網關地址”。
3. 其他參數保持默認即可，單擊“設置”。

配置串口參數信息。

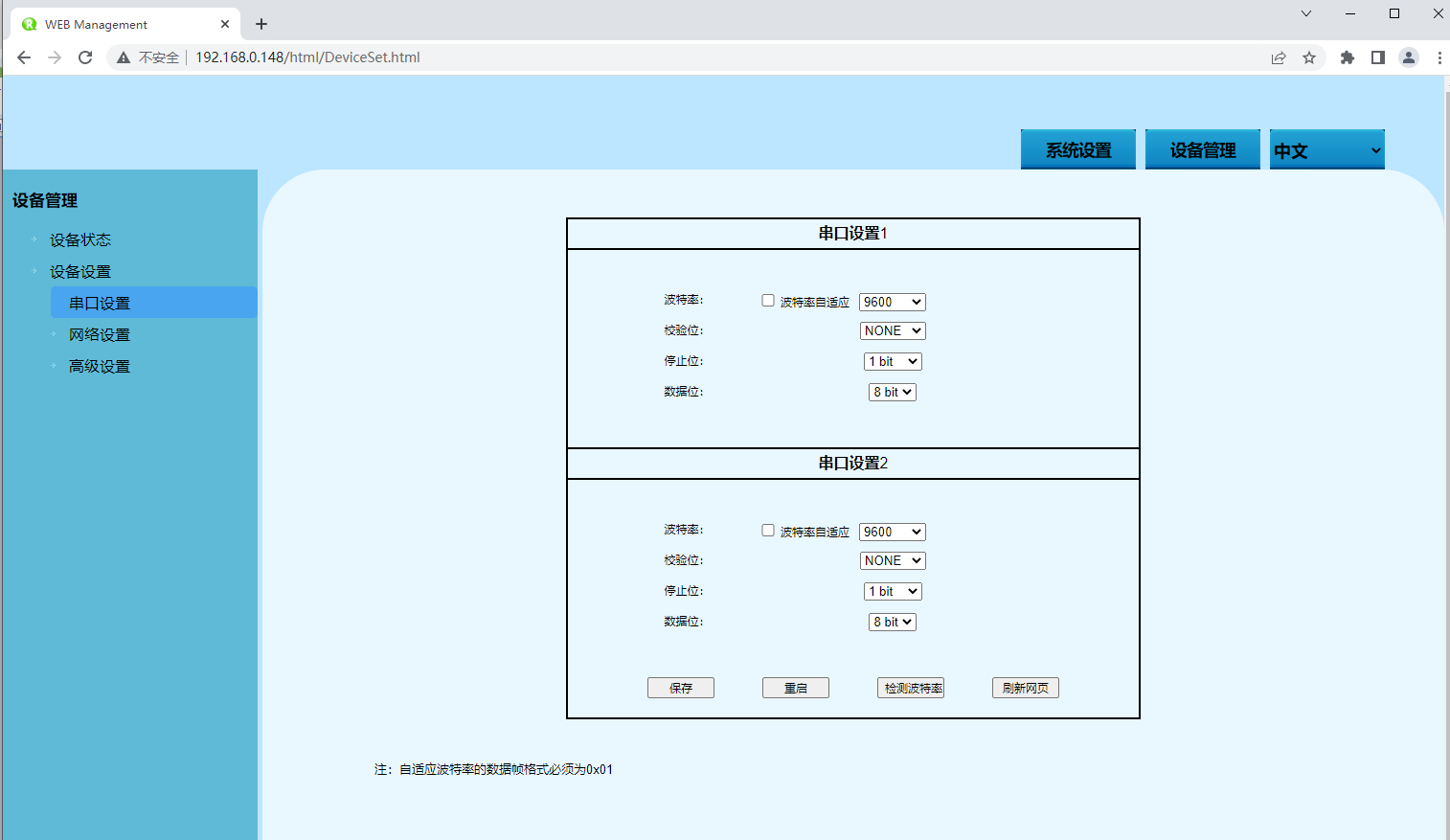

1. 登錄Web配置界面，選擇“設備管理 > 設備設置 > 串口設置”。

4. 在“串口設置”選項框中分別設置“波特率”、“數據位”、“停止位”和“校驗位”。
配置串口服務器的工作模式。

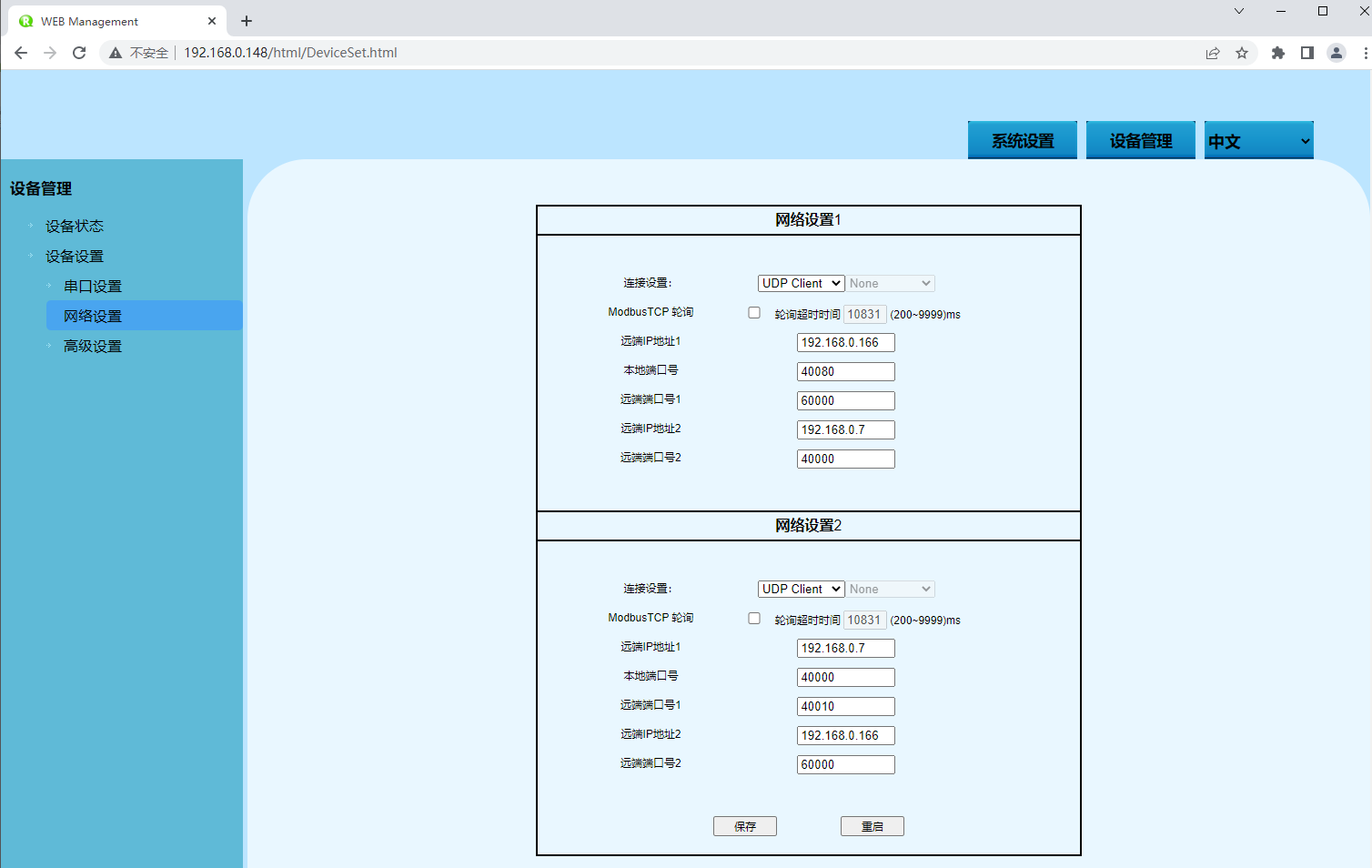

5. 登錄Web配置界面，選擇“主菜單 > 串口配置 > Port1 > 串口模式”。
6. 單擊“連接設置”下拉列表框，選擇“Udp Client ”。
7. 在“遠端IP”文本框中輸入主機PC的IP地址“192.168.0.166”。
8. 在“遠端端口”文本框中輸入主機PC的本地端口號“60000”。
9. 其他參數保持默認即可，單擊“設置”。
10. （可選）選擇“系統設置 > 保存設置> 保存設置”，單擊“保存設置”按鈕，可避免因重啟設備導致參數丟失。

運行“調試助手”軟件，為主機創建UDP服務器。

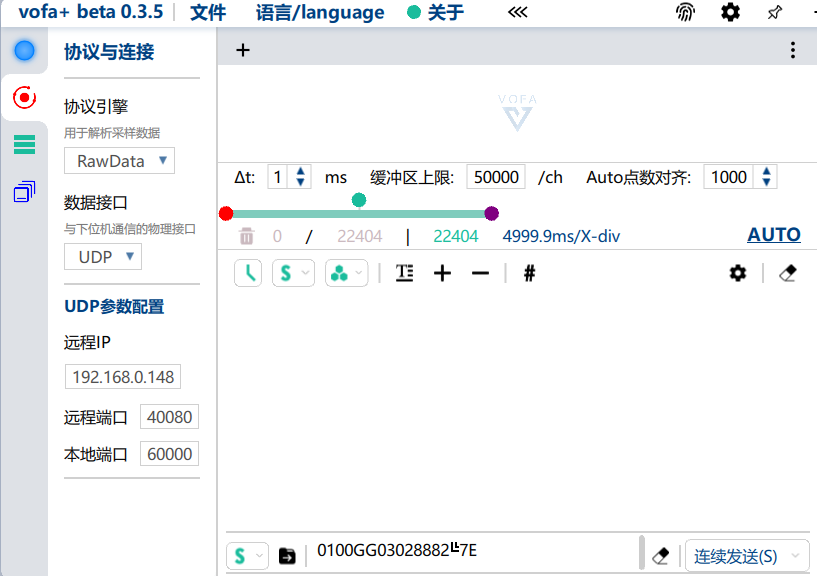

11. 安裝并運行“調試助手”軟件，單擊“創建連接”下拉列表框，選擇“創建網絡調試> UDPServer”。

12. 在“本地端口”文本框中輸入主機PC（即UDP服務器）的本地端口“60000”，單擊“確定”。

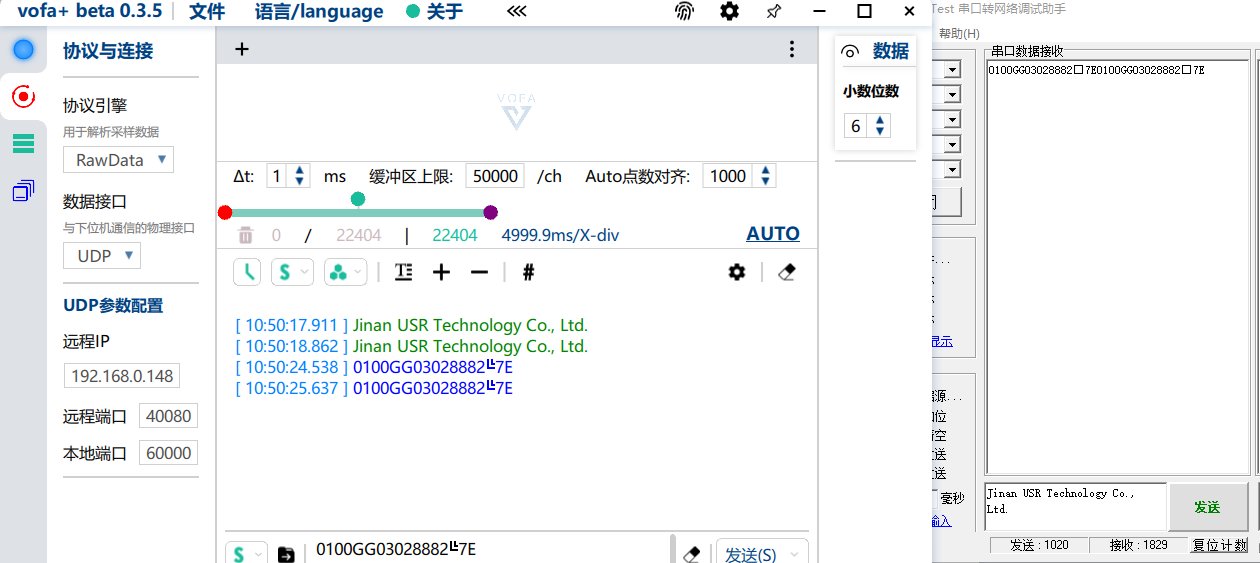

同步運行“串口調試助手”和“調試助手”軟件，測試串口服務器（即UDP客戶端）和主機PC（即UDP服務器）相互通信。
13. 安裝并運行“串口調試助手”軟件，單擊“開始”菜單中的“新增窗口”。
14. 打開串口“COM3”窗口，配置串口號、波特率、校驗位和數據位等參數與WEB界面的“串口配置”保持一致。
15. 打開“COM3”的串口信號，輸入串口信息，點擊發送。
16. 運行“調試助手”軟件，在UdpServer選項框中查看主機PC接收到的串口信息。同理，主機PC也可向串口設備發送信息。
