一文讀懂常見的網絡拓撲結構

瀏覽次數：發布時間：2022-11-04

網絡拓撲(Network Topology)結構是指用傳輸介質互連各種設備的物理布局或邏輯布局。

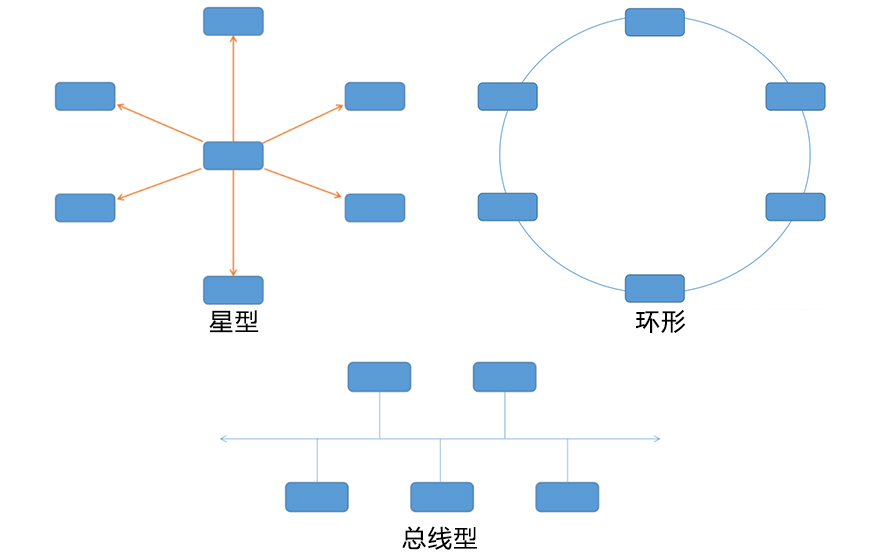

常見的網絡拓撲結構有以下3種：1.總線型網絡拓撲結構；2.星型網絡拓撲結構；3.環形網絡拓撲結構；

一、總線型網絡拓撲結構

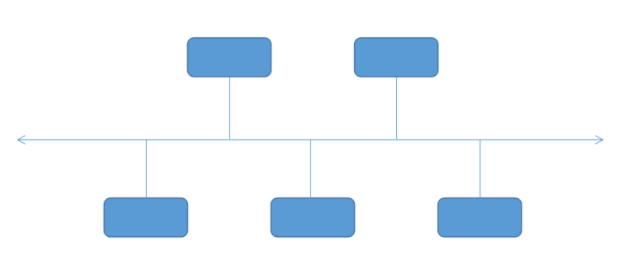

總線拓撲結構是將網絡中的各個節點設備用“一根總線”連接起來，實現計算機網絡的功能。任何連接在總線上的設備都能在總線上發信號，并且所有設備都能接收信號。總線型拓撲結構圖如下:

優點：

1、結構簡單。

2、節點的增、刪和位置的變動較容易。

3、系統的擴充性能好。

4、多個節點共用一條傳輸信道，信道利用率高。

缺點：

1、總線的傳輸距離有限,通信范圍受到限制。

2、負載重時，線路的利用率較低。

3、網絡延遲時間不確定，故障隔離和檢測困難。

二、星型網絡拓撲結構

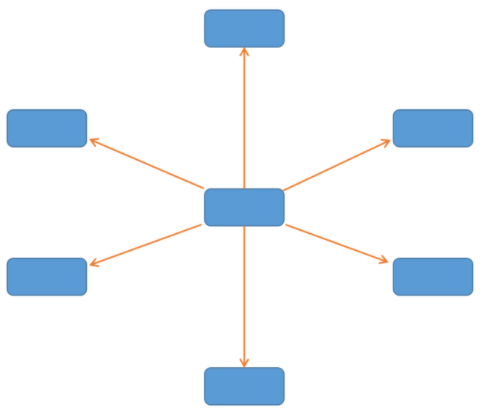

星型拓撲結構中，中央匯聚節點單元以放射狀連接到網中的各個結點。網絡中的各節點通過點到點的方式連接到一個匯聚節點（多光匯聚型交換機）上，由該匯聚節點向每個目的節點傳送信息。星型拓撲結構圖如下:

優點：

1、結構簡單，連接方便，管理和維護都相對容易，重新配置靈活。

2、各節點與中央交換單元直接連通，各節點之間通信必須經過中央單元轉換，故障隔離和檢測容易。

3、網絡延遲時間短，傳輸誤差低。

缺點：

1、安裝和維護的費用較高。

2、共享資源的能力較差。

3、一條通信線路只被該線路上的中央節點和邊緣節點使用，通信線路利用率不高。

4、對中央節點要求相當高，一旦中央節點出現故障，則整個網絡將癱瘓。

三、環型網絡拓撲結構

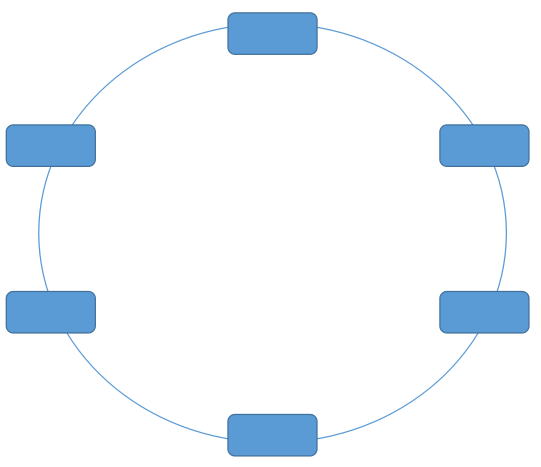

環型拓撲結構：將信息傳輸線路構成個封閉的環型，各結點通過中繼節點連入網內，各中繼節點間首尾相接，信息單向沿環路連點傳送。各節點通過通信線路組成閉合的回路，環中數據只能單向傳輸。環型拓撲結構圖如下:

優點：

1、環型網中信息的流動方向是固定的，兩個節點僅有一條通路，路徑控制簡單；

2、有旁路設備，節點一旦發生故障，系統自動旁路，可靠性高；結構簡單，節點的增、刪和位置的變動較容易。

缺點：

1、環型拓撲結構的媒體訪問控制協議都采用令牌傳遞的方式,在負載很輕時,信道利用率相對來說就比較低。

2、信息要串行穿過多個節點，在網中節點過多時傳輸效率低，系統響應速度慢；

3、故障檢測困難。因為不是集中控制,故障檢測需在網上各個節點進行。

4、由于環路封閉，擴充較難。

四、混合網絡型拓撲結構

混合型網絡拓撲結構就是指同時使用上面的3種網絡拓撲結構種兩種或兩種以上的網絡拓撲結構。

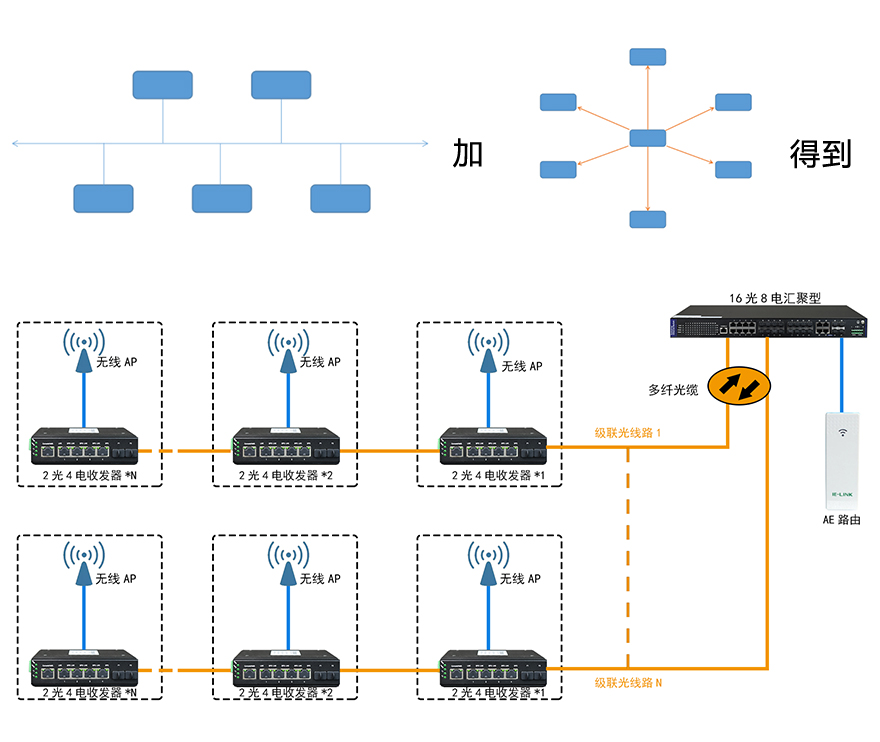

這種網絡拓撲結構是由星型結構和總線型結構的網絡結合在一起的網絡結構，這樣的拓撲結構更能滿足相對于前三種結構更大的網絡拓展，不但在解決星型網絡在傳輸距離上局限的同時，又解決了總線型網絡在連接用戶數量的限制。這種網絡拓撲結構同時兼顧了星型網與總線型網絡的優點，在缺點方面得到了一定的彌補。

例如上圖：是多條總線結構（手拉手級聯）連接到一臺匯聚交換機，組合成更大的復合型網絡。
