什么是RS485總線,RS485總線典型電路介紹

瀏覽次數:發布時間:2021-12-02

       RS485總線是一種常見的串行總線標準,采用平衡發送與差分接收的方式,因此具有抑制共模干擾的能力。在一些要求通信距離為幾十米到上千米的時候,RS485總線是一種應用最為廣泛的總線。而且在多節點的工作系統中也有著廣泛的應用。

       RS485總線典型電路介紹

       RS485電路總體上可以分為隔離型與非隔離型。隔離型比非隔離型在抗干擾、系統穩定性等方面都有更出色的表現,但有一些場合也可以用非隔離型。

       我們就先講一下非隔離型的典型電路,非隔離型的電路非常簡單,只需一個RS485芯片直接與MCU的串行通訊口和一個I/O控制口連接就可以。如圖1所示:
什么是RS485總線,RS485總線典型電路介紹

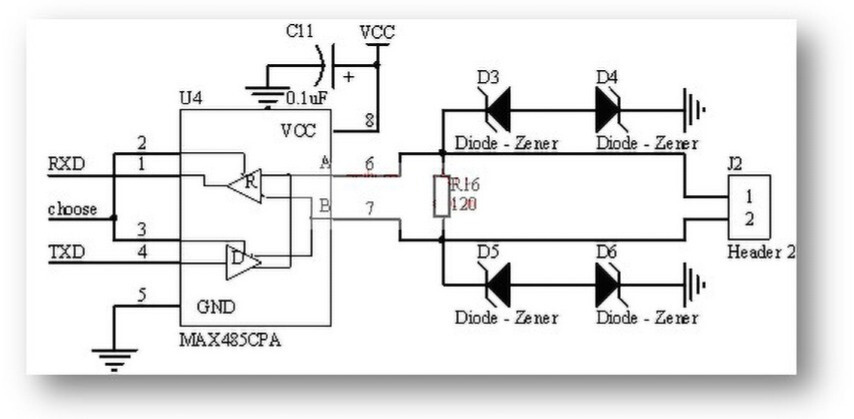

圖1、典型485通信電路圖(非隔離型)


       當然,上圖并不是完整的485通信電路圖,我們還需要在A線上加一個4.7K的上拉偏置電阻;在B線上加一個4.7K的下拉偏置電阻。中間的R16是匹配電阻,一般是120Ω,當然這個具體要看你傳輸用的線纜。(匹配電阻:485整個通訊系統中,為了系統的傳輸穩定性,我們一般會在第一個節點和最后一個節點加匹配電阻。所以我們一般在設計的時候,會在每個節點都設置一個可跳線的120Ω電阻,至于用還是不用,由現場人員來設定。當然,具體怎么區分第一個節點還是最后一個節點,還得有待現場的專家們來解答呵。)TVS我們一般選用6.8V的,這個我們會在后面進一步的講解。

       RS-485標準定義信號閾值的上下限為±200mV。即當A-B>200mV時,總線狀態應表示為“1”;當A-B<-200mV時,總線狀態應表示為“0”。但當A-B在±200mV之間時,則總線狀態為不確定,所以我們會在A、B線上面設上、下拉電阻,以盡量避免這種不確定狀態。

       RS485總線保護電路

       隔離雖然能有效的抑制高共模電壓,但總線上還會存在浪涌沖擊、電源線與485線短路、雷擊等潛在危害,所以我們一般會在總線端采取一定的保護措施。

       一般我們會在VA、VB上各串接一個4~10Ω的PTC電阻,并在VA、VB各自對地端接6、8V的TVS管,當然也可用普通電阻與穩壓二極管代替。更多的還可以加熱保險絲、防雷的管,不過并不是說這些加的越多越好,具體要看實際應用,如果這些保護太多的話,也會影響到整個系統的節點數,與通信穩定性。

       好了,以上內容就是飛暢科技關于RS485總線的相關介紹,希望能對大家有所幫助!飛暢科技長期致力于為客戶提供光端機、工業級光纖收發器、工業以太網交換機協議轉換器RS485總線光端機串口服務器等工業網絡通信產品,已成為國內工業通信領域的領導品牌。歡迎前來了解、交流,咨詢熱線:0571-8700-7140,400-0505-571。
