RS485集線器知識，你知多少？

瀏覽次數：發布時間：2021-06-23

集線器的英文名稱就是我們通常見到的“HUB”，英文“HUB”是“中心”意思，集線器的主要功能是對接收到的信號進行再生整形放大，以擴大網絡的傳輸距離，同時把所有節點集中在以它為中心的節點上。

集線器工作原理

它工作于OSI參考模型第二層，即“數據鏈路層”。集線器主要以優化網絡布線結構，簡化網絡管理為目標而設計的。集線器（HUB）是對網絡進行集中管理的最小單元，像樹的主干一樣，它是各分枝的匯集點。

集線器常見端口

集線器通常提供多種類型的接口，如RJ-45接口，BNC接口，AUI接口以及鳳凰端子接口，其中以RJ45接口和鳳凰端子接口最為常見。特殊情況下，還可以根據客戶需求定做光纖接口和其他類型的接口。當集線器與設備相連時，可能會遇到接口不相同的情況，這個時候我們可以用接口轉換器來實現各類接口之間的轉換。

RS485集線器特點

寬溫、寬壓：產品工作溫度可到-40~85℃，工作電壓DC 9-30V。

工業級光電隔離：為所有的RS-485接口提供3KV以上的光電隔離，有效的解決了外界雷擊浪涌和地電位差帶來的傳輸問題。

故障隔離：具有端口故障檢測功能，并自動隔離故障端口，能夠保證當其中某條支路上的RS485設備發生故障時，相應端口將被隔離，以確保其他端口的設備正常工作。

信號放大：將接收到的RS485信號放大，延長傳輸距離，增強抗干擾能力。

RS 485集線器安裝

接入設備最重要的是它的接口類型，不同的接口應用于不同的應用環境。集線器的安裝相對簡單，將其固定在配線柜并按照產品說明連接信號線以及供電電源線即可，不需要額外的軟件配置。

RS485集線器工作過程

集線器的工作過程是非常簡單的，它可以這樣的簡單描述：首先是控制主機發送指令信號，集線器接收指令信號，因指令信號在電纜傳輸中有衰減，集線器接收指令信號后將衰減的指令信號整形放大，最后集線器將放大的指令信號廣播到其他所有端口；對應的RS485設備接收到控制主機的指令后，解析指令，做相對應的操作，然后返回操作結果到控制主機。

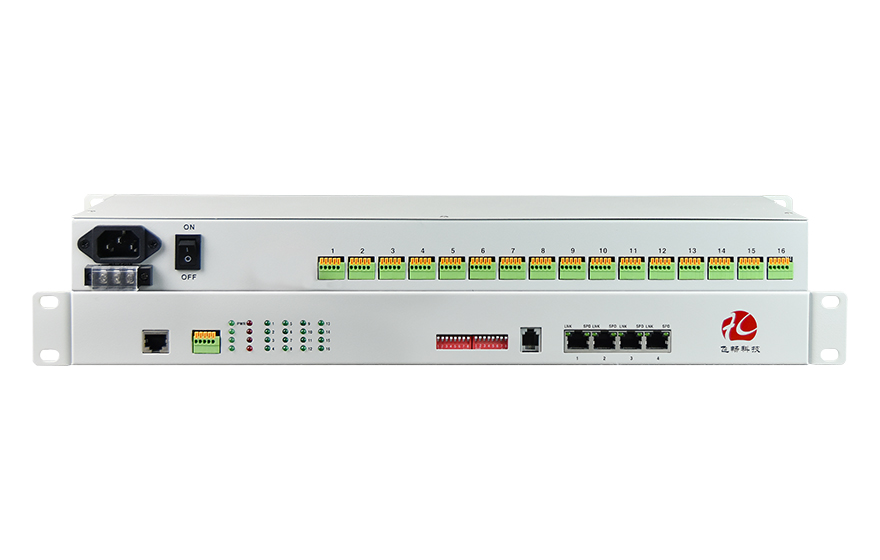

為解決復雜電磁環境下，大規模部署RS485總線的難題，杭州飛暢科技專門設計了一款RS485集線器，該產品廣泛應用在智能交通、儀器儀表檢測、智能停車場、智慧園區、自動化控制等領域，且每個端口都獨立具有光隔、短路、開路保護功能，端口告警指示可快速判斷故障點，在使用過程中能夠可靠地保證通信安全。

好了，以上內容就是飛暢科技關于RS485集線器的詳解，希望能對大家有所幫助！飛暢科技，您身邊的光通信與接入解決方案專家！專業做光端機、光纖收發器、工業交換機、協議轉換器等工業通信設備的廠家，自主研發品牌，歡迎前來了解、交流，咨詢熱線：0571-8700-7140。
