can總線光纖轉換器，can總線轉光纖安裝使用說明

瀏覽次數：發布時間：2021-04-07

CAN光纖轉換器，是集成1路標準光纖接口（單模、多模， SC、 ST 可選）、 2 路標準 CAN 總線接口的工業級 CAN 總線轉光纖轉換器。CAN光纖轉換器可以將 CAN 總線數據轉換成光信號通過光纖來傳輸，接下來杭州飛暢科技的小編就來為大家介紹下CAN光纖轉換器的安裝說明，一起來看看吧！

1、CAN 總線配置：

CAN光纖轉換器在使用前一般需要用戶對CAN總線通信參數進行配置。

2、配置 CAN 總線波特率1：

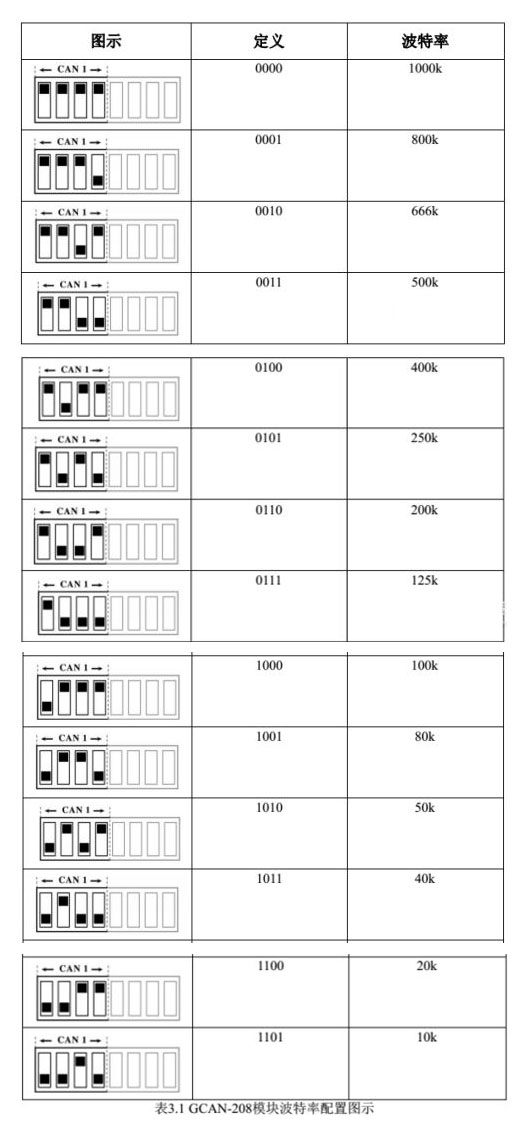

CAN光纖轉換器可以支持 10K~1000K 之間一組常用的波特率，可以通過操作設備中的撥碼開關，對波特率進行配置。

3、配置 CAN 總線波特率2：

系統先不要上電，用螺絲刀打開設備外殼，找到設備中如上圖所示的撥碼開關，撥碼開關的“ 1、 2、 3、 4”號可以對CAN1波特率進行配置，“ 5、 6、 7、 8”號可以對CAN2波特率進行配置。

4、配置 CAN 總線終端電阻：

光纖轉can模塊兩條CAN通道內部均已經集成標準120Ω 終端電阻，可通過兩條CAN總線接線端子之間的撥碼開關選擇是否接入。

5、與光纖連接：

CAN光纖轉換器的光纖接口類型可選擇SC、 ST兩種接口，傳輸方式可選擇單模、多模兩種，用戶在實際使用時只需要選擇對應的光纖線即可即插即用。

6、CAN光纖轉換器與CAN連接：

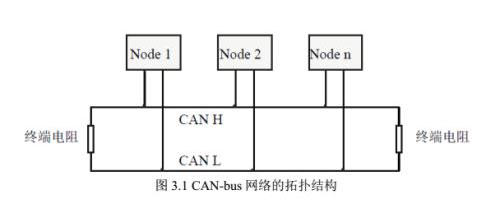

CAN光纖轉換器接入CAN總線連接方式：將CAN_H連CAN_H，CAN_L連CAN_L即可建立通信。CAN-bus網絡采用直線拓撲結構，總線最遠的2個終端需要安裝120Ω的終端電阻；如果節點數目大于2，中間節點不需要安裝120Ω的終端電阻。對于分支連接，其長度不應超過3米。 CAN-bus 總線的連接見圖3.1所示。

7、CAN光纖轉換器的系統狀態指示燈：

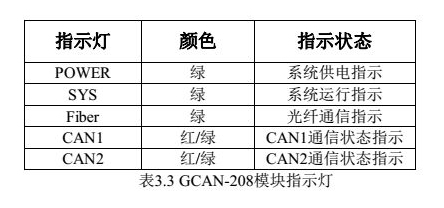

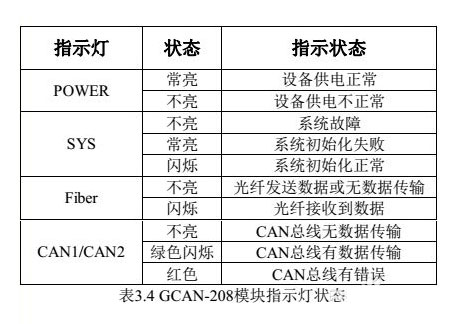

光纖轉can模塊具有1個POWER指示燈用來指示系統供電情況， 1個SYS指示燈用來指示設備的運行狀態，1個Fiber指示燈，用來指示光纖數據傳輸，2個CAN指示燈用來指示CAN總線數據傳輸。這5個指示燈的具體指示功能見表3.3，這5個指示燈處于各種狀態的含義如表3.4所示。

光纖轉can模塊上電后，系統供電燈POWER及初始化狀態指示燈SYS點亮，表明設備已經供電，系統正在初始化；否則，表示系統存在電源故障或發生有嚴重的錯誤。光纖與CAN均連接正常后，當有數據在CAN與光纖之間傳輸時，相應的Fiber、 CAN指示燈會閃爍。

好了，以上內容就是飛暢科技關于CAN光纖轉換器安裝使用說明的相關詳解，希望能對大家有所幫助！飛暢科技長期致力于為客戶提供光端機、工業級光纖收發器、工業以太網交換機、協議轉換器、串口服務器等工業網絡通信產品，已成為國內工業通信領域的領導品牌。歡迎前來了解、交流，咨詢熱線：0571-8700-7140，400-0505-571。
