光纖收發器常見指示燈的含義，如何通過指示燈來判斷光電轉換器的狀態？

瀏覽次數：發布時間：2020-05-26

光纖收發器是一種常見的網絡設備，主要用于延長網絡傳輸距離。它有很多指示燈，其中LAN指示燈、POWER指示燈、POTS指示燈、LOS指示燈、PON指示燈比較常見，不同指示燈代表著不同的意義，我們可以通過指示燈的閃爍情況和開關情況，來判斷光電轉換器狀態，接下來就和飛暢科技的小編一起來了解一下吧。

一、光纖收發器指示燈的含義

1、LAN指示燈

LAN1、2、3、4插孔的燈代表內網網絡連接情況的顯示燈，一般是閃爍或者長期亮著。如果不亮表示網絡沒有連接成功，或者沒電。如果長期亮著代表網絡正常，但是沒有數據流動和下載。與之相反的就是閃爍，說明這時的網絡正處于下載或上傳數據當中。

2、POWER指示燈

它是用來表示開啟或者關閉光纖收發器的，使用中是常亮，關閉使用是熄滅。

3、POTS指示燈

POTS1、2是內網電話線是否連接的顯示燈。燈光狀態是常量和閃爍，顏色是綠色。常亮代表正常使用，可以連接到軟交換機，但是沒有任何業務流傳輸。熄滅表示沒電或者無法注冊到交換設備。閃爍時是有業務流的意思。

4、LOS指示燈

這是外線光纖是否連接的顯示燈，閃爍代表ONU接收光功率的效率有些低，但光接受機的靈敏度高。常亮是表示ONUPON的光模板電源已經關掉了。

5、PON指示燈

這是外線光纖是否連接的狀態顯示燈。常亮和閃爍都是正常使用當中，熄滅代表ONU沒完成OAM的發現和注冊。

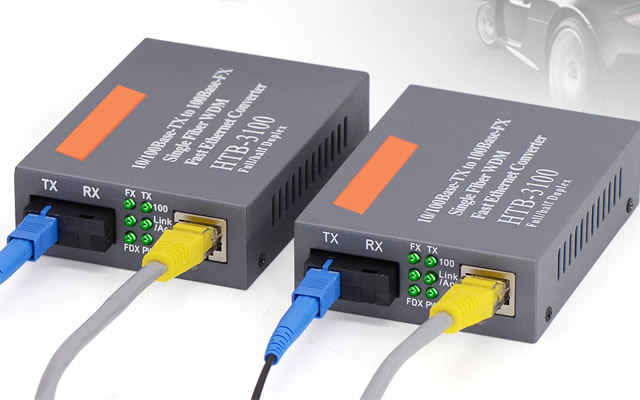

二、如何通過指示燈來判斷光電轉換器的狀態？

1、PWR：燈亮表示DC5V電源工作正常，不亮表示光電轉換器未通電，燈光暗，表示電壓低或其他故障。

2、FX100：燈亮表示光纖傳輸速率為100Mbps。

3、FX Link/Act：燈長亮表示光纖鏈路連接正確。燈閃亮表示光纖中有數據在傳輸

4、FDX：燈亮表示光纖以全雙工方式傳輸數據。

5、TX100：燈亮表示雙絞線傳輸速率為100Mbps，燈不亮表示雙絞線傳輸速率為10Mbps。

6、RLK：常亮，光口接收鏈路正常。不亮，接收鏈路錯誤

7、TLK常亮，光口發送鏈路正常。不亮，若RLK亮，發送鏈路錯誤

8、RMD：常亮，遠端收發器的電口鏈路正常。不亮，鏈常亮，遠端收發器可以遠端網管。不亮，遠端收發器不能遠端網管

9、TPL：在八位撥碼開關SW2、SW3每位均撥至“數字”端的狀態下，反映雙絞線連接狀態，在雙絞線連接正常時還同時表示電口的工作模式。燈亮，全雙工。燈滅，半雙工。

10、FPL：在八位撥碼開關SW2、SW3每位均撥至“數字”端的狀態下，表示光纖連接狀態。在光纖連接正常時還同時表示光口的工作模式。燈亮，全雙工。燈滅，半雙工。

好了，以上內容就是飛暢科技關于光纖收發器常見指示燈的含義，如何通過指示燈來判斷光電轉換器的狀態？這個問題的相關詳細介紹，希望能對你有所幫助！飛暢科技20年專業從事光端機、工業級交換機、光纖收發器、協議轉換器等工業通信設備的研發、生產和銷售。歡迎前來了解、交流，咨詢熱線：0571-8700-7140。
