交換機的端口結構及端口類型介紹

瀏覽次數：發布時間：2020-05-13

交換機在同一時刻可進行多個端口對之間的數據傳輸。每一端口都可視為獨立的物理網段（注：非IP網段），連接在其上的網絡設備獨自享有全部的帶寬，無須同其他設備競爭使用。那么，你對于交換機的端口結構及端口類型是否了解了，接下來我們就跟隨飛暢科技的小編一起來詳細了解下吧！

一、交換機的端口結構

如果按交換機的端口結構來分，交換機大致可分為：固定端口交換機和模塊化交換機兩種不同的結構。其實還有一種是兩者兼顧，那就是在提供基本固定端口的基礎之上再配備一定的擴展插槽或模塊。

1、固定端口交換機
固定端口顧名思義就是它所帶有的端口是固定的，如果是8端口的，就只能有8個端口，再不能添加。16個端口也就只能有16個端口，不能再擴展。目前這種固定端口的交換機比較常見，端口數量沒有明確的規定，一般的端口標準是8端口、16端口和24端口。非標準的端口數主要有：4端口，5端口、10端口、12端口、20端口、22端口和32端口等。

固定端口交換機雖然相對來說價格便宜一些，但由于它只能提供有限的端口和固定類型的接口，因此，無論從可連接的用戶數量上，還是從可使用的傳輸介質上來講都具有一定的局限性，但這種交換機在工作組中應用較多，一般適用于小型網絡、桌面交換環境。

固定端口交換機因其安裝架構又分為桌面式交換機和機架式交換機。與集線器相同，機架式交換機更易于管理，更適用于較大規模的網絡，它的結構盡寸要符合19英寸國際標準，它是用來與其它交換設備或者是路由器、服務器等集中安裝在一個機柜中。而桌面式交換機，由于只能提供少量端口且不能安裝于機柜內，所以，通常只用于小型網絡。

2、模塊化交換機
模塊化交換機雖然在價格上要貴很多，但擁有更大的靈活性和可擴充性，用戶可任意選擇不同數量、不同速率和不同接口類型的模塊，以適應千變萬化的網絡需求。而且，模塊化交換機大都有很強的容錯能力，支持交換模塊的冗余備份，并且往往擁有可熱插拔的雙電源，以保證交換機的電力供應。在選擇交換機時，應按照需要和經費綜合考慮選擇模塊化或固定方式。一般來說，企業級交換機應考慮其擴充性、兼容性和排錯性，因此，應當選用模塊化交換機；而骨干交換機和工作組交換機則由于任務較為單一，故可采用簡單明了的固定式交換機。

二、交換機的端口類型

交換機端口類型是指交換機上的端口是以太網、令牌環、FDDI還是ATM等類型，一般來說固定端口交換機只有單一類型的端口，適合中小企業或個人用戶使用，而模塊化交換機由于可以有不同介質類型的模塊可供選擇，故端口類型更為豐富，這類交換機適合部門級以上級別用戶選擇。

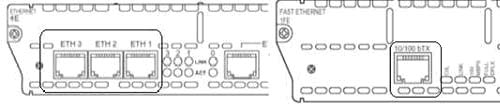

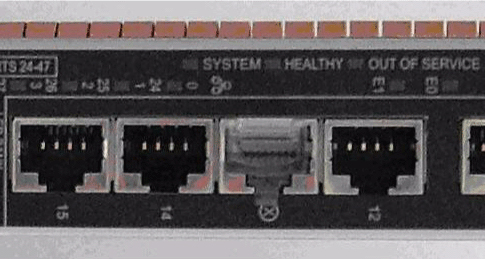

快速以太網交換機端口類型一般包括10Base-T、100Base-TX、100Base-FX，其中10Base-T和100Base-TX一般是由10M/100M自適應端口提供，即通常我們所講的RJ-45端口。如下圖左圖所示為10Base-T 網RJ-45端口，而右圖所示的為10/100Base-TX網RJ-45端口。其實這兩種RJ-45端口僅就端口本身而言是完全一樣的，但端口中對應的網絡電路結構是不同的，所以也不能隨便接。

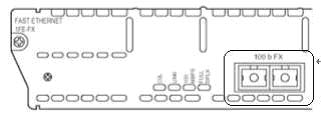

像FDDI等高性能交換機還提供100BASE-FX、千兆FL光纖接口。這種接口就是我們平時所說的SC端口，它是用于與光纖的連接如圖所示。

好了，以上就是飛暢科技關于交換機的端口結構及端口類型的相關詳細介紹，希望能對大家有所幫助！飛暢科技20年專業從事光端機、工業級交換機、光纖收發器、協議轉換器等工業通信設備的研發、生產和銷售。歡迎前來了解、交流，咨詢熱線：0571-8700-7140。
