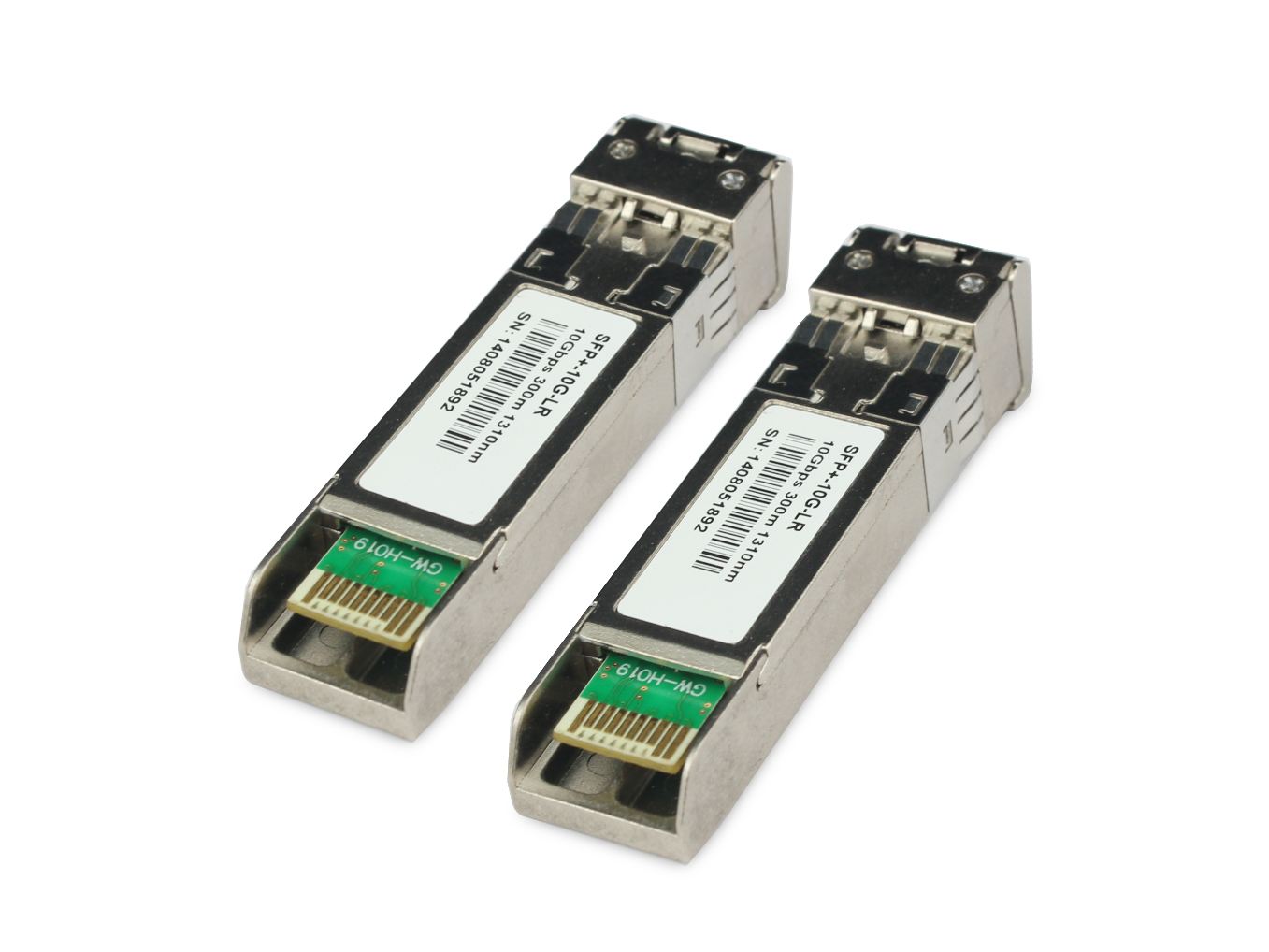

飛暢科技教你怎么測試千兆單模光纖模塊？

瀏覽次數：發布時間：2020-04-13

光纖模塊在光纜上的傳輸是通過光纖模塊上的一對OXA.即光纖發射器（TOXA）和光纖接收器（ROXA）兩部分完成的。那么，千兆單模光纖模塊是怎么測試的呢？接下來我們就跟隨飛暢科技的小編一起來詳細了解下吧！

　　TOSA在設計上具有最大的發射光功率，ROXA在設計上同樣具有一定的光信號靈敏度接收范圍。特別提出的是，ROXA的信號接收范圍是一定的，信號過小檢測不到，過高則導致ROXA光飽和，器件無損失效。

　　由于LX、ZX、XD光纖模塊是專為長距離光纜傳輸設計的，因此發射器的發射功率相比較于多模模塊要高得多，特別是XD、ZX、EX更為突出。因此單模光纖的連接測試與多模模塊有所不同。

　　單模光纖模塊在使用跳線做近距離（本地）測試時，須通過在光纖線路中增加足夠大的衰減器來保證正確成完。

　　 一般的衰減器要求如下：

　　1000LX（10-15KM）：5dm

　　1000XD（40-50KM）：15dm

　　1000ZX（70-80KM）：28DB

　　1000EX（100-120KM）：45db

　　在不使用衰減器測試的情況下，除非光模塊廠家對模塊的接收功率設計有接收靈敏度自動調節功能，否則，可能會出現接收器接收光飽合或臨界飽和的現象。

　　在接收器光接收光飽的情況下，光纖鏈路外部會表現出連接不通的情形；而在光接收臨界飽和的情況下，則會出現數據傳輸中毛包的情況。

　　上述兩種情形的出現往往會使用戶誤以為光纖模塊存在故障，而這兩種情況同樣也適用于實際光纜和光纖配套使用中光纜插入衰拳過小導致接收光信號超過ROXA接收的范圍的情形。

　　在不考慮色散的理想情況下，千兆光纖模塊所可以允許的傳輸距離可由以下公式獲得：

　　傳輸距離=（TOSA最小發射功率-ROSA最小接收功率）/（0.25到0.35DBM），其中0.25到0.35dbm是每KM光纜的插入衰耗，視光纜品質而定。

　　另一個傳輸距離的直接計算方法：

　　模塊傳輸距離=（TOSA最小發射功率-ROSA最小接收功率）的絕對值-光纜插入衰減（dbm）

　　在選擇合用的光纖模塊的時候，須考慮接收端光信號最大接收功率不要超過ROSA的最大接收靈敏度！

　　如果測試現場無法找到光行衰減器，一個簡單易行的方法就是對插入模塊的跳線（SC/LC/ST/FC）拔出些許，直到設備端口鏈接指示燈剛則亮起而又不會滅掉，這時我們可以基本確認ROXA接收到的光信號是在器件充許的接收設計范圍內的。
