8E1 PDH光端機主要功能特點及技術參數詳解！

瀏覽次數：發布時間：2020-01-18

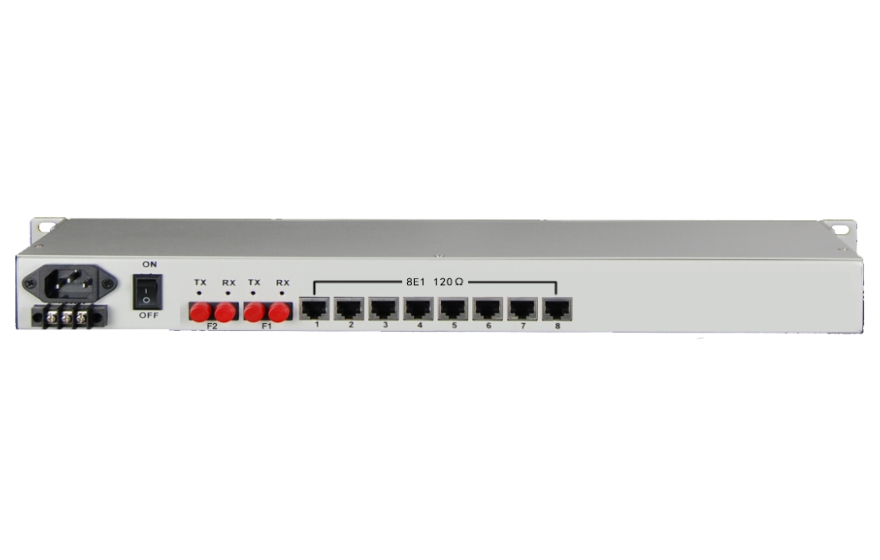

8E1 PDH光端機采用自主知識產權的大規模集成電路，應用時分復用技術，將E1信號混合編碼后在一對光纖上傳輸。使用該芯片設計的產品采用單板設計，集成度高，體積小，功耗低，工作可靠，安裝使用方便。接下來我們就來為大家詳細介紹下pdh光端機的主要功能特點及技術參數，一起來看看吧！

一、主要功能與特點

· 提供8路E1業務口，全數字時鐘恢復和平滑鎖相技術

· 提供RS232網管接口，支持統一網管；

· 提供RS485網管級聯接口，多臺設備可通過同一終端網管

· 雙電源供電，互為熱備份,可選AC220V,DC 48V等

· 提供完善的本端/對端告警監控，三色燈指示

· 支持本端/遠端E1支路環回

· 提供一路公務電話

· 提供透明RS232數據通道，速率為300-19.2Kbit/s自適應

二、參數及技術指標

2.1 光接口

· 波長：1310nm（標準機型）

· 發光功率：≥－12dBm

· 接收靈敏度：≤－37dBm(BER≤10-11)

· 接口方式：FC

2.2 E1接口

· 設備有8路E1接口，符合G.703建議

· 速率：2048Kbps ±50ppm

· 碼型：HDB3

· 阻抗：75Ω（非平衡）或120Ω（平衡）

· 抖動：符合G.742 G.823建議

· 輸入口允許衰減： 0～6dB

· E1接頭：DB37

2.3 以太網接口

·接口速率：10/100自適應

接口協議：IEEE802.3，IEEE802.3U，IEEE802.1d，IEEE802.1Q

物理接口：RJ45

2.4 RS232接口

· 8E1 PDH光端機提供2路RS232接口，接口定義如下：

· 1路RS232供網管系統使用，速率為9600bit/s,DCE方式

· 1路RS232供用戶使用,速率為300--19.2Kbit/s自適應，DCE方式

· 2路RS232共用一個DB9接頭

2.5 RS485接口

· 用于級聯網管，可同時監管32臺設備

· 接口方式：2路RJ45接口分別用于上行級聯和下行級聯

· 速率：9600bit/s

2.6 公務電話

· 四線手柄話機（RJ11接口）

· 不占用E1通道

2.7 電源

· 設備可采用雙電源供電，互為熱備份，

· AC 220V：220V交流輸入

· DC 48V：48V直流輸入

·整機功耗 <10W

2.8 工作環境

· 工作溫度： 0～45℃

· 相對濕度： ≤95%（25℃時）

· 大氣壓力： 70～106Kpa

2.9 外形尺寸和重量

· 外形尺寸：438mm（寬）×150mm（深）×44mm（高）

好了，以上內容就是飛暢科技關于8E1 PDH光端機主要功能特點及技術參數的詳細介紹，希望能對大家有所幫助！飛暢科技，專業做光端機、光纖收發器、工業交換機、協議轉換器的廠家，自主研發品牌，歡迎前來了解、交流。咨詢熱線：0571-8700-7140，400-0505-571。
